    視覺檢驗在機械設備制作，特不是汽車出產制作范疇，雜亂零部件例如五金沖壓件、鑄件、雜亂模具工件等有很多應用。

    汽車零配件制作商在商品檢驗中主要面臨著：

    1、商品型號多，材質和顏色差異性大，對檢驗系統適應性規定高；

    2、檢驗項目多，各項目對應燈源的波長及拍攝視點規定不同，需處理各燈源與各個照相機之間的彼此攪擾；

    3、運動組織需考慮幸免與各個照相機及燈源發生干與；

    4、工件的方位變化會妨礙其它照相機及檢驗項，需統籌考慮；

    5、顯現、計算內容及界面需滿足用戶的個性化規定。

    機器視覺檢測系統，由以下幾部分構成：

    1、軟件系統選用Visualc++開發設計，用于收集到的圖片處理、顯現、尺度檢驗；

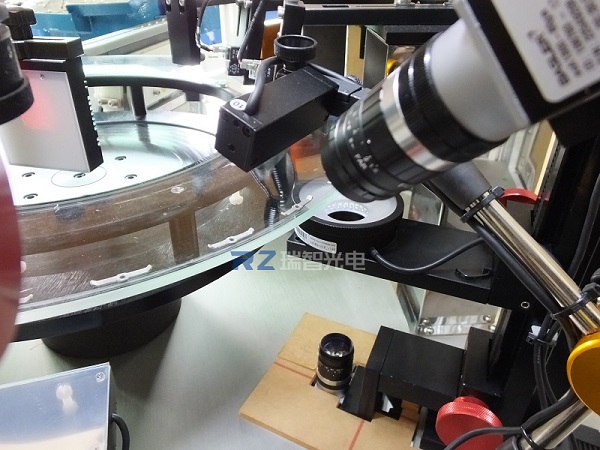

    2、多臺CCD照相機、多個同軸燈源、條形燈源等構成的成像系統；

    3）由機械設備臂、旋轉渠道、除掉組織、各類氣動器材和電動器材構成的履行系統。

    視覺檢測基本原理：當工件平放到檢驗渠道，主要機械設備臂將工件從來料傳送帶夾起，置放到旋轉檢驗臺中，測驗軟件控制燈源1啟用，照相機1攝影；隨后燈源1封閉，燈源2、3一起啟用，照相機2、3一起攝影；接著旋轉載具旋轉特定的視點，啟用燈源4，照相機4攝影。待一切照相機取像完結、而且視覺軟件對圖片處理完結后，視覺系統將檢驗成果顯如今電腦屏幕上，一起改寫歷史記錄文檔，并將檢驗成果傳送給PLC，PLC發送指令給機械設備臂，將工件放入制品傳送帶或許將NG品除掉，隨后進行下一個商品的檢驗流程。整個測驗流程十分緊湊，安穩牢靠。

    由于商品數量多、檢驗項目多，有用的做法是將一切的檢驗內容排列出來，將其分為必測項目和可選測項目，根據項目的成像特性，選擇對應的測驗方式。本系統有用地運用了逐次精斷定位、圖案匹配、灰度比照、斑駁面積、斑駁間間隔、邊丈量等東西和東西組合，保證完結一切必測項目，在此基礎上，再盡量完結可選測項目。

    針對每個照相機的必測項目，選擇適宜的燈源，逐一照相機測驗各檢驗項目能否都滿足要求，承認同一照相機是不是要求多個燈源。在進行各測驗項目之前，有必要主要斷定該照相機取像的定位方法，而且在測驗檢驗過程中，如有替換燈源或許改動燈源照射視點、照相機取像視點等咨詢題，都有必要從頭承認定位是不是精確、安穩。

    根據上述第2項，斷定各個照相機取像及測驗的項目難度系數次序，在進行置放工件的高度、視點、方向及有關治具的設計時，先考慮主要包括難度系數最高項目的照相機取像功能，并作實踐測驗，完結該照相機各項測驗后，再按難度系數次序進行下一個照相機的測驗，悉數照相機按次序測驗完結后，再從頭開始檢驗，直至一切的檢驗項目取像都能滿足規定。

    每個測驗項目都有必要留有滿足的測驗余量，加大工藝窗口，以應對現場千差萬不的實踐情況。在評估、檢驗及現場施行時期，需選用很多的OK樣品和NG樣品，檢驗算法和設備作業的精確性和安穩性。

    在如今的機加工車間，依照視覺系統檢驗系統，面臨雜亂零部件的檢驗，能夠高效、快速檢驗雜亂零部件尺度，極大進步出產輸出功率和全自動化水平，對同類商品的檢驗、查驗具有借鑒意義。
