視覺檢測設備在O型橡膠密封圈檢測的應用

2020-07-27 11:13:59 責任編輯: 瑞智光電 0

    隨著機器視覺檢測在工業制造中的使用越來越廣泛,視覺檢測設備也在不斷改良和升級,使視覺檢測設備在檢測產品的外觀缺陷和尺寸檢測中,良品率大大提高。如今,視覺檢測設備在O型橡膠密封圈的生產中也有了廣泛的應用了。


    O型橡膠密封圈是一種最常見的密封件,具有結構簡單、成本低廉、密封性能良好、安裝使用方便等特點,是一種具有很強適應性的密封件,其性能會直接影響設備的正常工作。而O型橡膠密封圈的尺寸公差,特別是截面直徑公差對設備的密封性能影響巨大。


    以前,工業上對密封圈的尺寸檢測主要是人工檢測,是將其套在圓錐量規上,利用重力自然落下,確定其內徑,再利用游標卡尺來確定其他的相關尺寸,這種檢測方法容易受密封圈彈性形變的影響,誤差較大,并且勞動強度高,需要大量的檢測人員,而檢測人員長時間工作,眼睛容易疲勞,檢測過程中容易出錯。


    如今,針對這種檢測弊端國內外都提出了解決的辦法。如國外一些公司采用光學檢測系統檢測密封圈的大小與質量,能達到極高的檢測速度與檢測精度,但它主要應用于高質量要求的密封件檢測。這種采用光學檢測系統檢測密封圈的設備就是密封圈視覺檢測設備。

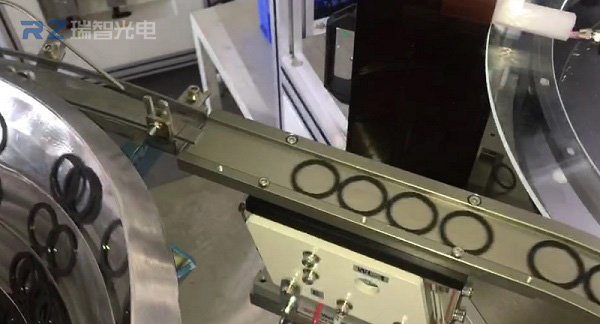

O型橡膠密封圈檢測

    基于此,瑞智光電科技設計了基于機器視覺的密封圈尺寸檢測的方法,并對標準的密封圈進行非接觸式的快速檢測,無論密封圈是否變形,此方法的測量結果精度都很高。這種基于機器視覺檢測的方法,是利用機器視覺檢測系統對產品進行視覺檢測,而這種設備就是視覺檢測設備。目前視覺檢測設備在密封圈,密封墊,O型橡膠密封圈中的檢測應用很普遍,使O型橡膠密封圈產品在質量上得到極大的保證,從而帶動整個行業向更好的方向發展,與其相關的機械設備,應用商品也得到了更多的使用,使用壽命都得到了更大的提高,密封性能大幅增強。


    視覺檢測設備原理及結構


    基于機器視覺的O型橡膠密封圈的尺寸檢測方法,其原理是應用圖像處理技術,對O型橡膠密封圈進行邊緣檢測,再采用多邊形近似法得到其內、外徑周長,并計算出相應的線徑。O型橡膠密封圈圖像采集部分的結構,將被測量的密封圈隨機地置于檢測平臺上,通過LED光源產生平行光,照射密封圈;CCD工業相機對密封圈進行拍照,以.jpg的格式保存密封圈圖像,采用計算機采集獲得的清晰的密封圈圖像并進行處理,包括噪聲的去除、圖像輪廓的提取以及內外徑的提取及顯示等,再通過視覺軟件運算分析區分良品與不良品。


    ●檢測項目:外徑、內徑、線徑(或厚度)、缺料、劃痕、雜質、氣泡、斷裂、毛邊等。


    ●檢測對象:O型圈、橡膠圈、矩型圈、油封等橡膠制品,以及形狀類似的其他材質的零件。


    ●設備作用:減少人工及管理成本、提高生產效率、降低生產成本、提升產品品質、提高企業形象。


    ●應用行業:塑膠、五金、3C、汽車、電子、緊固件、食品、磁性材料等行業。
