視覺檢測設備如何選擇工業相機?

2020-07-09 14:59:33 責任編輯: 瑞智光電 0

    視覺檢測設備主要是通過工業相機代替人眼檢測,工業相機的性能的優劣對最終的檢測結果有著很大的影響,因此正確選擇合適的工業相機是十分重要的。下面瑞智光電就為大家詳述視覺檢測設備中工業相機的選擇方法

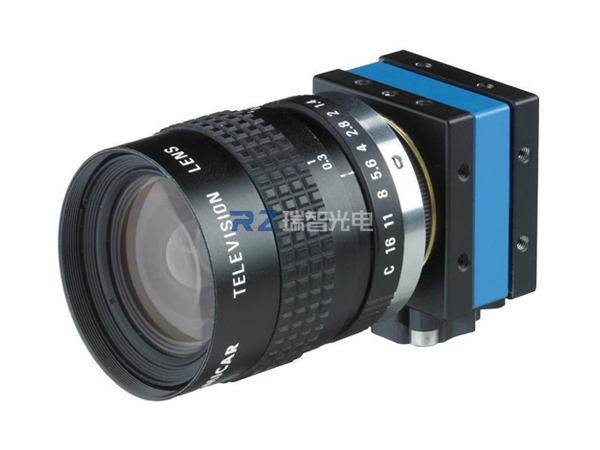

工業相機

    一、選擇合適的工業相機類型


    目前工業相機主要分為兩大類型,一種是CCD相機,另一種就是CMOS相機,這兩種類型的工業相機有各自的優缺點,我們應根據不同的應用場合來選擇經濟實用的。


    1、CCD工業相機主要應用在運動物體的圖像提取,能提供很好的圖像質量、抗噪能力。CCD相機適合用于對相機性能要求非常高而對成本控制不太嚴格的應用領域,例如天文,高清晰的醫療X光影像,以及其他需要長時間曝光、對圖像噪聲要求比較嚴格的應用場合。機器視覺檢測之所以檢測精度那么高,是因為它對相機性能的要求也很高,所以在視覺檢測方案中主要還是采用CCD工業相機。


    2、CMOS相機具有成品率高、集成度高、功耗小、價格低等優點,但本身圖像的噪聲比較多。目前的CMOS技術不斷發展,已經克服了早期的許多缺點,發展到了圖像品質方面可以與CCD技術相較量的水平,CMOS適用于要求空間小、體積小、功耗低而對圖像噪聲和質量要求不是特別高的場合。例如大部分輔助光照明的工業檢測應用、安防保安應用、以及大部分消費性商業數碼相機。


    二、選擇合適的分辨率


    首先考慮待觀察或待測量物體的精度,根據精度選擇分辨率。相機像素精度=單方向視野范圍大小/相機單方向分辨率。則相機單方向分辨率=單方向視野范圍大小/理論精度。


    比如對于視野大小為10*10mm的場合,要求精度為0.02mm/pixel,則單方向上分辨率=10/0.02=500。然而考慮到相機邊緣視野的畸變以及系統的穩定性要求,一般不會只用一個像素單位對應一個測量精度值,一般選擇倍數為4或者更高,這樣相機單方向分辨率為2000,相機的分辨率=2000*2000=400萬,所以選用500萬像素的相機即可滿足。


    其次看工業相機的輸出,若是體式觀察或機器軟件分析識別,分辨率高是有幫助的;若是VGA輸出或USB輸出,在顯示器上觀察,則還依賴于顯示器的分辨率,即使工業相機的分辨率再高,顯示器分辨率不夠,也是沒有意義的;利用存儲卡或拍照功能,工業相機的分辨率高也是有幫助的。


    三、選擇合適的鏡頭


    選擇的鏡頭支持CCD尺寸要大于等于相機CCD傳感器芯片的尺寸,另外安裝座是C、CS或F型接口也要匹配,同時考慮鏡頭的工作距離,是否留有足夠空間等。


    四、選擇足夠的相機幀率


    當被測物體有運動要求時,要選擇幀數較高的工業相機,一般來說分辨率越高,幀數越低。

視覺檢測工業相機

    想要選擇到合適的工業相機除了要考慮以上幾大要點,還應考慮一些實際應用需求,如明確自己的檢測需求,是靜態拍照還是動態拍照、拍照的頻率是多少、是做缺陷檢測還是尺寸測量或者是定位、產品的大小(視野)是多少、需要達到多少精度、所用軟件的性能、現場環境情況如何、有沒有其它的特殊要求等。


    需要根據檢測任務的不同、產品的大小、需要達到的分辨率以及所用軟件的性能可以計算出所需工業相機的分辨率;在現場環境最要考慮的還有溫度、濕度、干擾情況以及光照條件來選擇不同的工業相機。


    視覺檢測設備機器視覺檢測系統中工業相機的選擇需要充分了解相機的重要參數及自己的檢測要求,才能最大程度發揮出機器視覺檢測設備工業相機的優勢,少花不必要的錢,降低成本。
