    記得在我們小時候，經常會看到爺爺一輩的老人們寫字都是用毛筆寫的，而到了現在，我們上幼兒園、小學，很多時候都是用的鉛筆，到了初中之后，大多用的就是圓珠筆和鋼筆。筆是我們生活工作中的書寫工具，這其中尤以中性筆、圓珠筆使用更為廣泛。回想一下，您在使用中性筆、圓珠筆時有沒有遇到過這樣的情形呢？一支新的筆，書寫時摩擦不夠順滑、下水不流暢，導致寫出的字時有時無，或者是筆尖的滾珠莫名掉落，致使無法使用，甚至筆芯里的油墨外瀉，這是很慪火的一件事，其實這些狀況都是由于中性筆、圓珠筆筆芯不合格引起的。

    筆芯是書寫的主要部件，它由球珠、球座體（筆尖）、油管、油墨和浮塞組成。合格的筆芯球珠安裝在球座體上需能圓滑轉動且不易脫落，球座體尺寸大小需符合要求，不得有碰傷變形，回口痕跡。油管的油槽槽形需清晰、分布均勻、外形一致等。

    筆芯的檢測難點有很多，不銹鋼材質具有高反光性，不易提取邊界。筆尖和油管的構成有粗、細和高低落差，透明的油管內壁不易補捉，這些問題采用普通相機和工業鏡頭根本無法采集到清晰的圖像，更有可能因?yàn)橐曇靶『凸P尖景深較深而無法同時對焦清晰，但這些對于遠心鏡頭來說是輕而易舉。遠心鏡頭本身具有高分辨率、超寬景深、超低畸變等特性，滿足普通工業鏡頭難以滿足檢測要求，彌補了普通鏡頭應用上的不足，適應精密檢測需求。

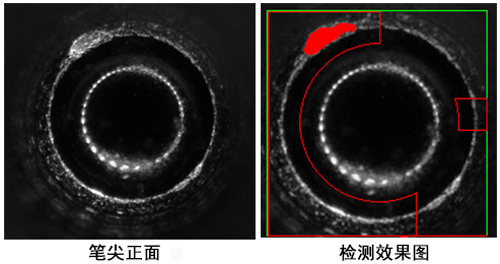

    筆尖外觀尺寸檢測需求：測量筆尖滾珠的外形輪廓尺寸（精度±0.01mm）。

    筆尖外觀尺寸檢測項目難點：筆尖滾珠高反光無法精度提取邊界，滾珠和包邊有2mm的高度落差，在小視野的狀態下沒辦法有2mm的景深讓滾珠頂部和包邊同時對焦清晰。

    筆尖外觀尺寸檢測解決方案：使用TML20150遠心鏡頭，背光和0度環光兩種照明方式，有效避免了反光干擾，并將視場2*3mm視野的景深增大到2mm。
